GeckoWiper
Manual de usuario
Seleccione su idioma
Título del documento: Manual de usuario de GeckoWiper
Revisión: revQ
Fecha de revisión: 8 de abril de 2026
Elaborado por (Empresa): Tigs Design & Engineering GmbH
Estado del documento: Publicado
Tabla de contenido
3.) Contenido del paquete
4.) Pasos de instalación
5.) Desmontaje
6.) Manipulación de imanes de seguridad
7.) Seguridad vial
8.) Recarga USB-C
9.) Mantenimiento
10.) Ayuda y soluciones rápidas
11.) Especificaciones técnicas
12.) Devoluciones y garantía
13.) Términos y condiciones generales
14.) Aviso legal
1. Introducción
¡Enhorabuena por la compra de GeckoWiper ! Disponible en https://www.geckowiper.com , este innovador limpiaparabrisas trasero acoplable de última generación cuenta con doble sistema de fijación mediante ventosa y sistema magnético. Este producto, con patente en trámite, está diseñado para ofrecer una limpieza eficiente y fiable de la luneta trasera de su coche, sin necesidad de herramientas para su instalación. Lea atentamente este manual de usuario para garantizar una correcta instalación, mantenimiento y uso.
2. Compatibilidad
El sistema de limpiaparabrisas trasero ha sido homologado satisfactoriamente para la siguiente aplicación.
Atención:
Se prohíbe su uso en vehículos y aplicaciones no incluidos en la Tabla 1 a continuación, ya que no se puede garantizar la seguridad debido a la falta de cualificación específica para cada aplicación.
Para otras aplicaciones, compruebe la compatibilidad periódicamente a través de https://www.geckowiper.com o envíe una solicitud directa para su coche/aplicación a través de https://www.geckowiper.com/de/compatibility
A continuación se muestra una lista de aplicaciones aprobadas de GeckoWiper con vídeos.
Hyundai Ioniq 5 (2019-2024)
Posición de montaje del limpiaparabrisas
Montado en la parte inferior
Posición de montaje remoto
Altavoz magnético
Vídeo de introducción
Código QR o ENLACE
Toyota bz4x y Subaru Solterra
Posición de montaje del limpiaparabrisas
Montado en la parte inferior
Posición de montaje remoto
Cierre de gancho y bucle (velcro)
Vídeo de introducción
Código QR o ENLACE
Kia EV6
Posición de montaje del limpiaparabrisas
Montado en la parte inferior
Posición de montaje remoto
Cierre de gancho y bucle (velcro)
Vídeo de introducción
Código QR o ENLACE
Tesla Y
Posición de montaje del limpiaparabrisas
Montado en la parte superior, estilo bandera de viento
Posición de montaje remoto
Cierre de gancho y bucle (velcro)
Vídeo de introducción
Código QR o ENLACE
Tesla S
Posición de montaje del limpiaparabrisas
Montado en la parte inferior o superior
Posición de montaje remoto
Cierre de gancho y bucle (velcro)
Vídeo de introducción
Código QR o ENLACE
Polestar 2
Posición de montaje del limpiaparabrisas
Montado en la parte superior, estilo bandera de viento
Posición de montaje remoto
Cierre de gancho y bucle (velcro)
Vídeo de introducción
Código QR o ENLACE
Génesis GV60
Posición de montaje del limpiaparabrisas
Montado en la parte superior, estilo bandera de viento
Posición de montaje remoto
Cierre de gancho y bucle (velcro)
Vídeo de introducción
Código QR o ENLACE
Hyundai Ioniq 6
Posición de montaje del limpiaparabrisas
Montado en la parte superior, estilo bandera de viento
Posición de montaje remoto
Altavoz magnético
Vídeo de introducción
Código QR o ENLACE
3. Contenido del paquete
La unidad de limpiaparabrisas trasero GeckoWiper viene como se muestra en la ilustración.
1.) Alojamiento para geckowiper,
2.) Indicador del émbolo de la bomba de vacío,
3.) Brazo del limpiaparabrisas,
4.) Escobilla limpiaparabrisas,
5.) Almohadilla de vacío,
6.) Transmisor remoto,
7.) Imán de seguridad
8.) Puerto de carga USB-C con tapa impermeable e indicador LED de carga.
9.) Este manual de usuario actual, proporcionado como enlace de código QR
Figura 1: Componentes clave del GeckoWiper: 1) Carcasa del GeckoWiper, 2) Indicador del émbolo de la bomba de vacío, 3) Brazo del limpiaparabrisas, 4) Escobilla del limpiaparabrisas, 5) Almohadilla de vacío, 6) Transmisor remoto, 7) Imán de seguridad, 8) Puerto de carga USB-C con cubierta impermeable de silicona.
4. Pasos de instalación
La instalación de GeckoWiper se muestra de forma ejemplar para el Hyundai Ioniq 5 y será representativa para todas las demás aplicaciones/vehículos que cumplan los requisitos del capítulo 2. Compatibilidad
Paso 3
Limpiar y humedecer la ventana.
Limpieza de la luneta trasera:
Limpie la luneta trasera con un paño húmedo para eliminar cualquier contaminante de la zona donde se colocará la almohadilla de aspiración.
Atención:
Para una succión óptima, asegúrese de humedecer la ventana de cristal antes de aplicar la ventosa.
Humedecer la ventana
Tras la limpieza, rocíe ligeramente la ventana con agua antes de instalar GeckoWiper.
Este paso es importante ya que aumenta la fuerza de vacío y se logra un mejor sellado.
Paso 4
Esponja limpia y humedecida
Limpiar la almohadilla de la aspiradora
Enjuague bien la superficie de la almohadilla de la aspiradora con agua para limpiarla.
Humedezca la almohadilla de vacío.
Para la instalación, humedezca la ventosa con agua, ya que la superficie de la ventosa proporciona una adherencia aún mejor que una superficie seca.
Paso 5
Instalación del limpiaparabrisas trasero
Vivienda posicional
Coloque el sistema limpiaparabrisas como se muestra en la imagen, presionando firmemente la carcasa contra la ventana. Asegúrese de que la ventosa haga contacto total con el cristal y que la escobilla no choque con el alerón superior.
Coloque el limpiaparabrisas trasero con el cilindro de la bomba apuntando hacia abajo y la escobilla en posición vertical.
Presione firmemente y luego bombee hasta que desaparezca el indicador naranja, lo que confirma que se ha logrado un vacío seguro.
Bomba de vacío
Si el nivel de vacío es insuficiente, el émbolo naranja de la bomba de vacío se hará visible. Por favor, verifique y vuelva a fijarlo según sea necesario.
Paso 6
Revisión de colisión
Gire el limpiaparabrisas manualmente
Gire manualmente el brazo del limpiaparabrisas ±90° desde su posición vertical para comprobar si hay colisiones entre la escobilla y el alerón del vehículo.
Verifique la colisión de la carrocería del automóvil.
Comprobar mediante movimiento manual +-90 grados para evitar colisiones con el alerón.
Paso 7
Soporte contraimán
Colocación y deslizamiento del mango magnético:
Abra el maletero y coloque la manija magnética sobre la superficie de la ventana trasera a una distancia de más de 20 cm.
Deslice lentamente el imán hacia el centro de la unidad GeckoWiper® hasta que sea atraído.
Atención:
Nunca mueva el imán directamente detrás de la carcasa del GeckoWiper® en dirección axial.
Deslícelo siempre tangencialmente desde cierta distancia hacia la carcasa para evitar una fuerte tracción axial, que podría suponer un riesgo de impacto para la ventana.
Esto garantiza una doble seguridad mediante el montaje por vacío y magnético.
El imán de seguridad está montado en la parte posterior (interior) de la ventana trasera del coche.
Paso 8
Llave remota de montaje
Fijación magnética del transmisor
La llave del transmisor remoto incorpora un imán interno que permite fijarla al altavoz del maletero del Hyundai Ioniq 5.
Para otros vehículos (KIA EV6, TESLA Y,...) y aplicaciones, se proporciona cinta de velcro, preferiblemente para fijación remota en superficies de plástico duro.
Cinta de fijación con velcro
Para los coches que NO son Hyundai Ioniq 5/6, la fijación de la llave remota está diseñada con velcro en cualquier superficie de plástico duro,
Cabina ejemplar del Kia EV6
Paso 9
Iniciar movimiento de limpieza
Comienza a limpiar
Para comenzar a limpiar, mantenga pulsado el botón del mando a distancia durante más de 2 segundos. Este retardo es necesario debido al diseño de bajo consumo de la batería, que ayuda a prolongar la duración de la batería interna del limpiaparabrisas en modo de espera.
Tras dos ciclos de limpieza, el movimiento se detendrá y el sistema volverá a entrar en modo de suspensión.
La reactivación es posible tras un breve retraso de 1 a 3 segundos.
Pulsación de tecla > 2 segundos
Pulse la tecla del transmisor remoto con confirmación de luz roja. Pulse durante más de 2 segundos para activar el borrado.
5. Desmontar
El desmontaje del GeckoWiper se muestra de forma ejemplar para el Hyundai Ioniq 5 y es idéntico para todos los demás coches que utilizan GeckoWiper.
Paso 3
Imán interno deslizante
Imán deslizante
Una vez abierto el maletero, deslice el imán de seguridad interno horizontalmente, alejándolo de la carcasa.
Atención: No intente separar el imán axialmente, ya que es muy fuerte. Siempre retire el imán deslizándolo hacia afuera.
Solo diapositiva
Deslice el imán de seguridad interno del maletero hacia un lado, alej ándolo de la carcasa del GeckoWiper.
Paso 4
Apertura de vacío
Apertura de vacío
Para romper el vacío, levante las asas de goma de la almohadilla de succión levantando verticalmente un lado de la misma.
Ahora, la unidad GeckoWiper se puede retirar fácilmente de la ventana.
Tire del mango de la almohadilla de la aspiradora
Sistema de vacío abierto mediante asas de goma con movimiento de tracción.
Paso 5
Imán de seguridad de montaje
Unir imán y almohadilla
El imán de seguridad es muy potente y debe fijarse firmemente a la superficie interior de la ventosa para su almacenamiento. Esto minimiza la atracción de campos magnéticos externos, garantizando un almacenamiento seguro.
Atención: Al colocar el imán sobre la ventosa, hágalo con un movimiento de rodadura, no axial, para reducir la velocidad de atracción. Tenga cuidado de no pillarse los dedos.
Almacenamiento seguro
Para un almacenamiento seguro, fije el imán de seguridad a la superficie interior de la almohadilla de vacío.
6. Manipulación de imanes de seguridad
GeckoWiper incluye un par de potentes imanes de neodimio. Son imprescindibles y están diseñados para funcionar correctamente y de forma segura en la ventanilla del coche. Durante su manipulación, montaje y desmontaje, se debe tener especial cuidado; consulte las recomendaciones de seguridad a continuación.
El primer imán se coloca detrás de la almohadilla de vacío de goma. Una etiqueta de seguridad en la superficie de la almohadilla de vacío también lo indica.
El segundo imán se coloca debajo de la protuberancia de goma en el mango del contraimán.
Atención !
Riesgo de lesiones: potentes imanes
GESTIÓN DE RIESGOS:
Los imanes GeckoWiper producen fuerzas de atracción extremadamente fuertes y pueden unirse inesperadamente, incluso a distancia.
Mantenga siempre una distancia mínima de 50 cm entre las partes magnéticas (almohadilla de vacío y contraimán) durante su manipulación.
Peligro de pellizco
Mantenga los dedos, la piel y otras partes del cuerpo alejados del espacio entre los imanes, o entre un imán y cualquier superficie metálica.
Las lesiones por pellizco pueden producirse debido a la fuerte atracción magnética.
Evite manipular imanes cerca de objetos o superficies metálicas.
Precauciones generales de manipulación
Nunca permita que los imanes choquen libremente entre sí o con herramientas metálicas.
Ambos imanes de GeckoWiper están recubiertos de goma, pero las fuerzas siguen siendo lo suficientemente fuertes como para generar peligro.
Manténgase alejado de marcapasos o dispositivos médicos implantados, ya que los imanes pueden interferir con su funcionamiento.
Manténgase a una distancia segura de los dispositivos electrónicos, las tarjetas de crédito y los soportes de almacenamiento de datos; los campos magnéticos pueden causar daños permanentes.
No es un juguete
No apto para niños.
Mantenga GeckoWiper fuera del alcance de los niños y las mascotas.
7. Seguridad vial
-
Al presionar el émbolo de la bomba de vacío, se crea un vacío constante en la almohadilla. El indicador naranja de nivel de vacío desaparecerá una vez alcanzado el vacío máximo. Antes de usar, asegúrese de que el indicador naranja de vacío NO sea visible. Si el GeckoWiper® permanece instalado, verifique el indicador antes de conducir para confirmar que no sea visible. Si la almohadilla de vacío se colocó correctamente, el indicador naranja permanecerá completamente apagado durante 12 horas, lo que indica un vacío estable que puede durar mucho más tiempo (meses).
Active el limpiaparabrisas únicamente con el mando a distancia cuando el sistema esté bien sujeto a la luneta trasera. ¡No lo ponga en marcha mientras lo sostiene en la mano!
ATENCIÓN: Utilice el GeckoWiper® únicamente cuando tanto la aspiradora como el imán de seguridad estén correctamente colocados. Está prohibido usar solo la almohadilla de succión, sin el imán de seguridad.
Para mayor seguridad, se recomienda realizar una prueba inicial de limpieza con el mando a distancia antes de iniciar cualquier viaje para confirmar que el GeckoWiper® funciona correctamente.
No accione el limpiaparabrisas sin el vacío suficiente, como lo indica el indicador naranja del émbolo de vacío.
Mantenga limpia la almohadilla de la aspiradora para garantizar un rendimiento óptimo.
Mantenga siempre el imán de seguridad colocado detrás de la ventana.
Utilice el producto de conformidad con las normas de tráfico locales.
Para obtener mejores resultados, retire la unidad del limpiaparabrisas en los lavaderos de coches y verifique posteriormente su correcta fijación.
8. Recarga USB-C
El GeckoWiper está equipado con un puerto de carga USB-C, compatible con los cargadores USB-C que se usan habitualmente para teléfonos. Cuando la carga se realiza correctamente, el indicador LED azul se ilumina al conectar el cargador USB-C y se apaga una vez que la batería está completamente cargada (aproximadamente después de 6 horas de carga).
Si el sistema GeckoWiper® muestra movimientos de limpieza lentos y deja de funcionar por completo, es posible que necesite recargarse. Utilice el puerto de carga USB-C integrado e impermeable para recargar el dispositivo.
El tiempo de carga es de aproximadamente 6 horas para una carga completa; se recomienda cargarlo durante la noche.
Conecte el cable de carga USB-C a una fuente de alimentación adecuada, como el cargador USB interno del coche, un cargador de teléfono o una batería externa (véase la tabla 3).
El uso de una batería externa permite incluso cargar el GeckoWiper® mientras permanece sujeto a la ventana trasera.
La luz LED azul permanecerá encendida de forma continua durante la carga y se apagará una vez que la batería esté completamente cargada.
9. Mantenimiento
Antes de cada viaje, compruebe
Indicador de vacío:
El indicador naranja de vacío de la bomba no debería ser visible, lo que indica que el vacío está disponible.
Si el indicador naranja es visible, el nivel de vacío ha disminuido y es necesario volver a bombear o limpiar el sistema.
Limpieza de ventanas:
Rocíe la ventana trasera con agua para limpiarla antes de cada nueva instalación.
Limpieza e inspección de la almohadilla de aspiración:
Asegúrese de que la almohadilla de vacío esté limpia y libre de daños antes de montarla.
Instalación del imán:
Verifique que el imán detrás de la ventana esté correctamente instalado y en buen estado visual.
Manipulación de imanes:
Siempre retire o coloque el imán utilizando un movimiento de deslizamiento horizontal.
No mueva el imán axialmente hacia la carcasa del GeckoWiper® ni alejándolo de ella para evitar que se produzca una descarga eléctrica en la luneta trasera.
10. Ayuda y soluciones rápidas
Siga estos pasos para encontrar soluciones rápidamente. No dude en contactarnos directamente a través del formulario de contacto . Estaremos encantados de ayudarle.
🔧 ID 1 - Activación
Situación
El limpiaparabrisas no se activa al pulsar la tecla del mando a distancia.
Razón
Pulsación de tecla <2 segundos
Batería del GeckoWiper agotada
La batería del mando a distancia está agotada.
Solución
Mantenga pulsada la tecla durante más de 2 segundos para activar el limpiaparabrisas. El sistema entra en modo de reposo para ahorrar energía, y es necesario mantener pulsada la tecla durante más de 2 segundos para reactivarlo.
Recarga la batería a través del puerto USB-C.
Sustituya las pilas de botón, 2x CR2016 en el mando a distancia (normalmente después de 2 años). Asegúrese de mantener el imán encima de la pila CR2016.
🔧 ID 2 - Almohadilla de vacío
Situación
Fuga lenta de la almohadilla de vacío
Razón
Superficie de montaje en seco de la almohadilla de vacío
Daños en la superficie de sellado de la almohadilla de vacío.
Restos en la bomba
Superficie de la ventana sucia o irregular
Solución
Limpie la ventana y la almohadilla con una toalla húmeda para eliminar cualquier partícula. Vuelva a colocar la almohadilla sobre la ventana trasera previamente humedecida para obtener un rendimiento de succión óptimo.
Para reemplazar la almohadilla de vacío, contáctenos.
Limpiar el émbolo de la bomba
Limpie la ventana y la almohadilla con una toalla húmeda o enjuáguelas con agua para eliminar cualquier partícula. Vuelva a colocar la almohadilla sobre la ventana trasera húmeda para obtener una succión óptima.
🔧 ID 3 - Almohadilla de vacío
Situación
Fuga rápida de vacío
Razón
Superficie de la almohadilla de vacío dañada
Bomba dañada
Superficie de la ventana sucia o irregular
Solución
Para reemplazar la almohadilla de la aspiradora, contáctenos.
Reemplace la bomba, contáctenos.
Limpie la ventana y la almohadilla con una toalla húmeda o enjuáguelas con agua para eliminar cualquier partícula. Vuelva a colocar la almohadilla sobre la ventana trasera húmeda para obtener una succión óptima.
🔧 ID 4 - Bomba de vacío
Situación
Bomba atascada
Razón
Aspiradora todavía disponible
Restos en la bomba
Solución
Para liberar el vacío, presione las dos pestañas de la almohadilla, ubicadas en las posiciones de las 10 y las 2. Esto permitirá la entrada de aire, lo que provocará que el émbolo se mueva hacia afuera.
Limpie las piezas internas de la bomba.
🔧 ID 5 - Posición de inicio del limpiaparabrisas
Situación
El limpiaparabrisas no está en la posición de inicio prevista.
Razón
El limpiaparabrisas no está en la posición de inicio prevista.
Solución
Mantenga pulsada la tecla del mando a distancia durante más de 2 segundos y el brazo del limpiaparabrisas se realineará automáticamente.
🔧 ID 6 - Reemplazo de la escobilla limpiaparabrisas
Situación
Escobilla limpiaparabrisas desgastada
Razón
Uso prolongado o daños por hielo/eliminación
Solución
Escobilla limpiaparabrisas de repuesto con escobillas estándar adecuadas de tamaño similar.
Ioniq5, Tesla Y, Toyota bz4x
Escobilla limpiaparabrisas BOSCH A400H, proveedores
-Enlace para EE. UU. y Canadá
-ENLACE DE LA UE
-Enlace global (sin marca)
Kia EV6
Escobilla limpiaparabrisas BOSCH A330H, proveedores
-Enlace para EE. UU. y Canadá
-ENLACE DE LA UE
-Enlace global (sin marca)
🔧 ID 7 - Reinstalación del muelle del brazo del limpiaparabrisas
Situación
La fuerza de presión de la escobilla limpiaparabrisas sobre la ventana es insuficiente.
Razón
Muelle del brazo del limpiaparabrisas desmontado
Solución
Desmonta GeckoWiper del coche
Siga los pasos 1 y 2 a continuación.
1.) Desmontaje del muelle del brazo del limpiaparabrisas ( ENLACE DE VÍDEO )
2.) Reinstalación del muelle del brazo del limpiaparabrisas ( ENLACE DE VÍDEO )
11. Especificaciones técnicas

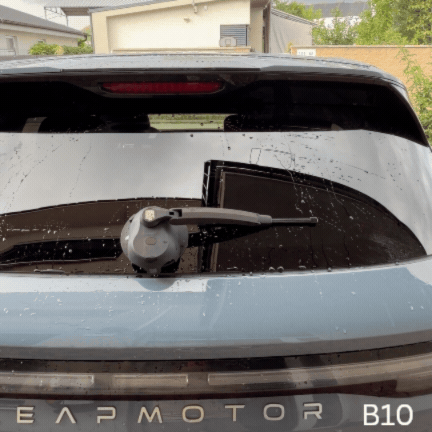

GeckoWiper®, un limpiaparabrisas trasero extraíble adicional.
Mando a distancia activado >10 m
Funciona con pilas
Fijación dual por vacío y magnetismo
Montaje rápido en 10 segundos.
Diseño con patente en trámite
Tiempo de espera: 6 meses o más
Diseño compacto
Diseño de bajo consumo energético
Montaje y desmontaje sin herramientas
Ángulo de limpieza +-90 grados
Carga mediante USB-C, posible también mientras está montado en la ventana.
Indicador de vacío: Indicador de vacío de la bomba de color naranja
Masa: 1 kg
Uso de automóviles calificados en todo el mundo
12. Devoluciones y garantía
13. Términos y condiciones generales
Ver ENLACE
14. Aviso legal
Empresa: Tigs Design & Engineering GmbH
Correo electrónico de contacto: GeckoWiper@gmail.com
Sitio web: https://www.geckowiper.com
